在中制作表盤動態百分比圖表

制作工作匯報類PPT時，如果涉及產品的市場占有率、任務完成率等指標，大家經常會使用餅圖來表述。不過內置的餅圖比較“呆板”，既沒有明顯的百分比指示，也無動態效果。如果你覺得創意不足，那么可以借助 2019制作一個表盤圖表，在實際演示時指針會按順時針方向旋轉，同時表盤區域會隨著指針旋轉自動填充指定的顏色（圖1）。

（圖1）

文| 平淡

○ 1. 制作表盤

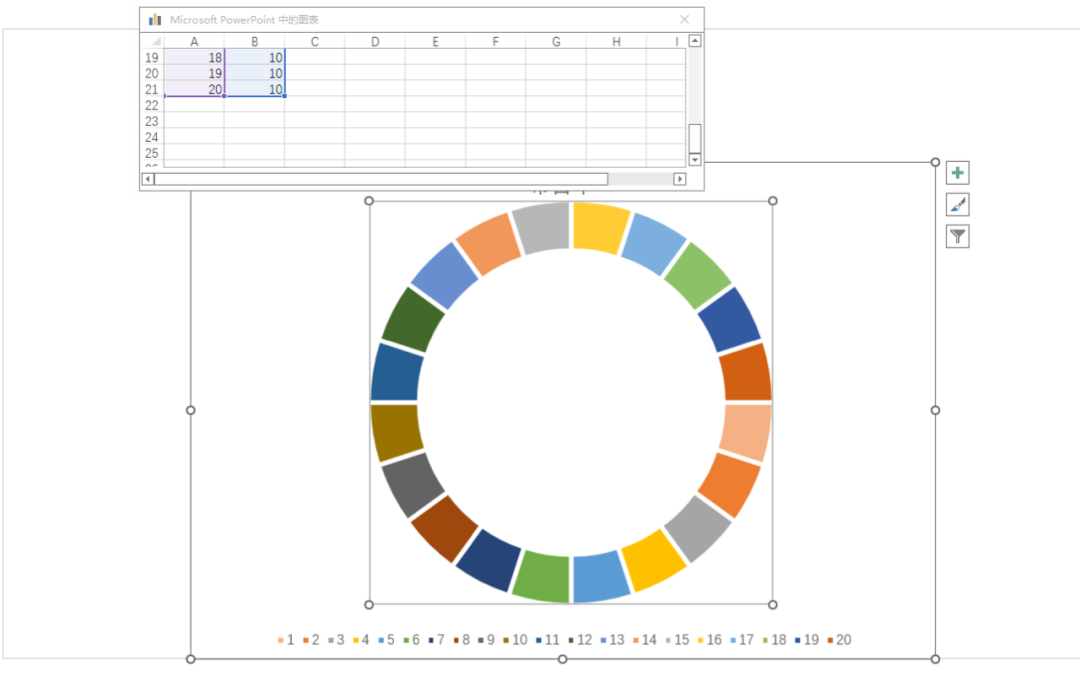

圖1中的表盤部分是一個半圓圖表，可以通過插入圓環圖來實現。新建幻燈片1，依次點擊“插入→圖表→餅圖→圓環圖”，插入一個圓環圖。接著右擊該圓環圖并選擇“編輯數據”，在出現的數據源編輯窗口中只保留A、B兩列數據，其余均刪除。一個表盤為360°，為了便于使用圓環表示占比，在A2?A21單元格中分別輸入數字1?20（即將圓環20等分），B2?B21單元格中均輸入數字10（保證每個圓環的大小一致），這樣每個圓環可以表示10%占比（因為是半圓圖表）（圖2）。如果需要其他占比，那就修改A列中的數字，如修改為1?40，這樣每個圓環可以表示5%占比，以此類推。

（圖2）

○ 2. 編輯表盤

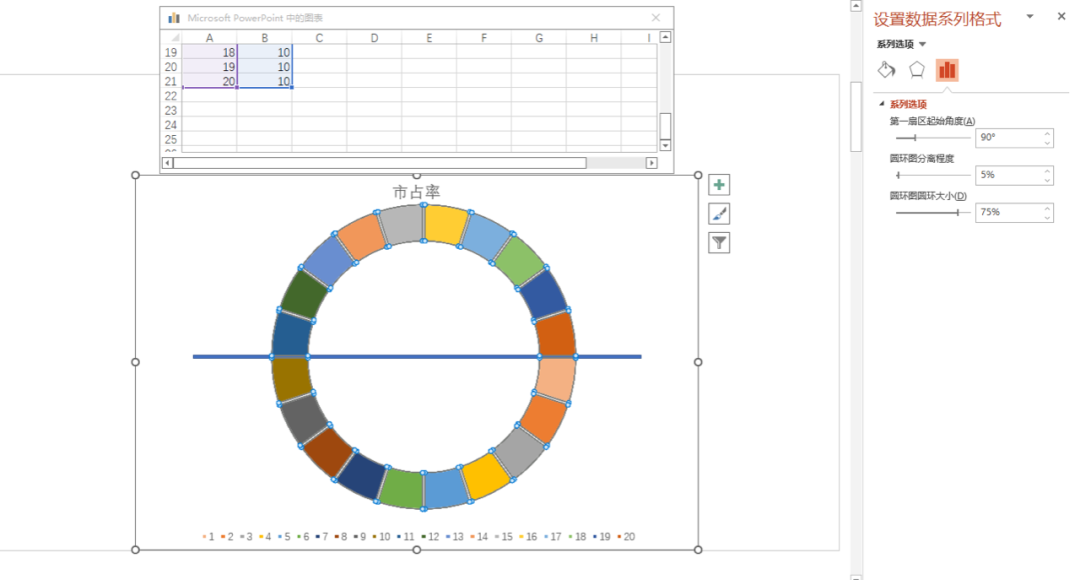

依次點擊“插入→形狀→直線”，在表盤的水平直徑區域插入一條直線，作為水平分割的參考線。接著右擊圓環圖并選擇“設置圖表格式”，在右側的窗格中切換到“系列選項”，將“第一扇區起始角度”設置為90°、“圓環圖分離程度”設置為5%，使得插入的直線正好均分圓環圖的上下部分（圖3）。

（圖3）

○ 3. 提取表盤素材

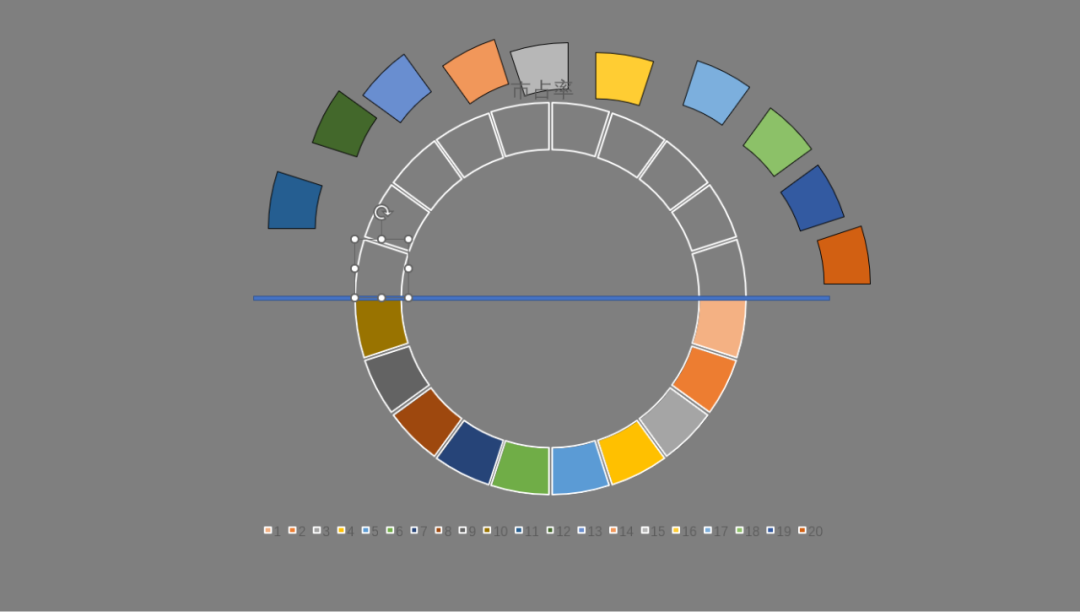

復制整個圖表，接著新建幻燈片2，依次點擊“開始→粘貼→選擇性粘貼→圖片（SVG）”，將圖表粘貼為SVG圖片。然后右擊該圖片并選擇“轉換為形狀”，再點擊“組合→取消組合”，僅保留上半部分的白色圓環區域形狀，其他均刪除（圖4）。

（圖4）

○ 4. 制作指針

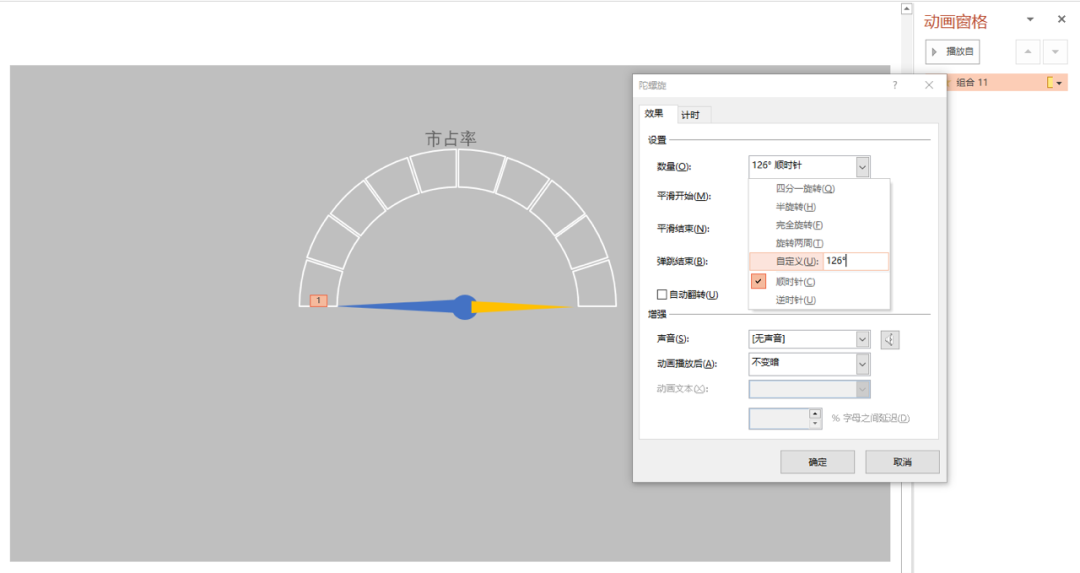

插入一個圓形和三角形，調整三角形的形狀和大小，將其和圓形組合在一起作為指針1使用。復制指針1一份為指針2，旋轉指針2的角度和位置，使得指針1和指針2的圓形部分重合在一起，并左右對稱擺放，然后將它們組合為指針組合1。選中指針組合1，依次點擊“動畫→添加動畫→更多強調效果→陀螺旋”，為其添加陀螺旋動畫。選中該陀螺旋動畫，點擊“動畫窗格”，在右側的窗格中展開“效果”選項卡，點擊“數量”的下拉箭頭并選擇“自定義”，然后在輸入框中設置旋轉角度。比如本例的占比是70%，在半圓中180°對應100% ，70%對應的角度就是“180/100*70=126°”，方向選擇“順時針”（圖5）。

（圖5）

○ 5. 為第一個圓環設置顏色填充動畫

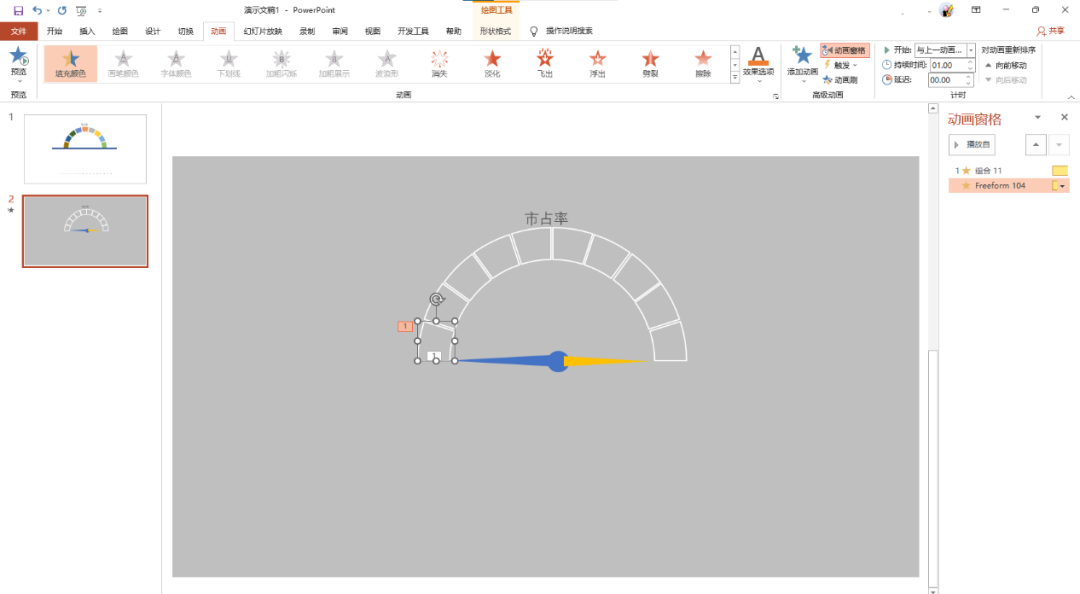

選中圖5左側的第1個白色圓環，依次點擊“動畫→添加動畫→強調→顏色填充→填充橙色”，添加一個填充橙色的動畫。接著選中指針組合1的陀螺旋動畫，將“持續時間”設置為7秒（這樣指針在每個圓環停留的時間大約為1秒），再選中填充橙色的動畫，將“開始時間”設置為“與上一動畫同時”、“持續時間”設置為1秒，這樣指針旋轉時，圓環顏色會同步填充為橙色（圖6）。

（圖6）

○ 6. 為其他圓環設置顏色填充動畫

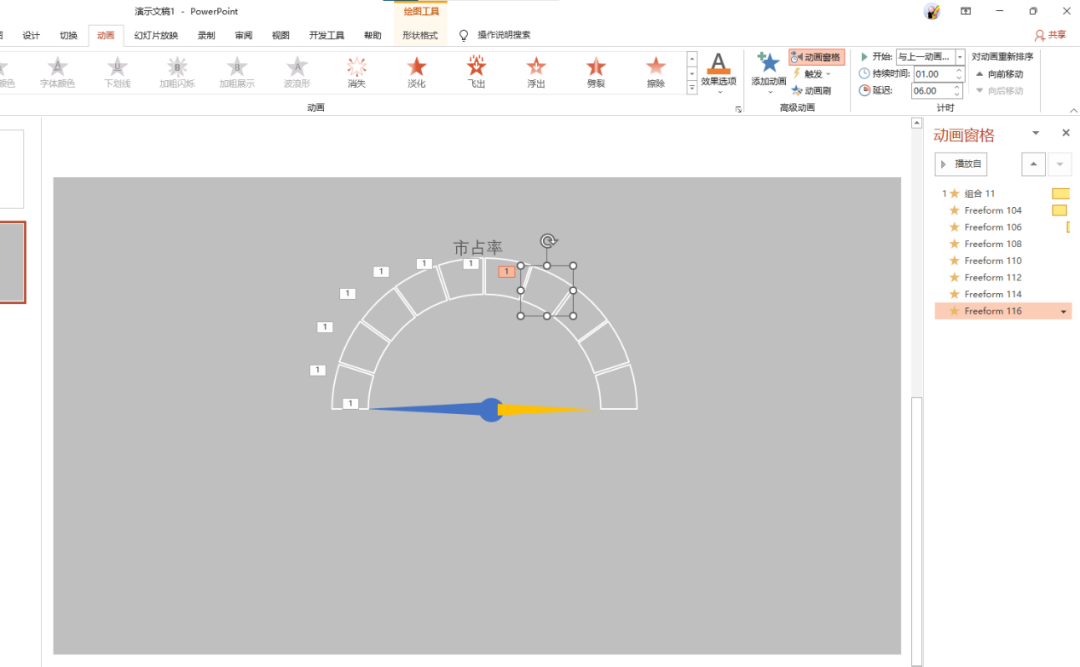

再次選中填充橙色的動畫，點擊“動畫刷”，將此動畫效果分別應用到第2?第7個圓環。然后選中第2個圓環的填充動畫，將“延遲”設置為1秒。同上，將第3個圓環的“延遲”設置為2秒，第4個圓環的“延遲”設置為3秒，以此類推（圖7）。

（圖7）

這樣在播放幻燈片時隨著指針組合1的旋轉，每個圓環會被依次填充上橙色，指針最終停止在70%的位置。

○ 7. 美化操作

選中指針組合1右半部分的黃色指針，將填充顏色設置為“無”，再根據幻燈片主題添加文案等素材即可。
